Арматура для резервуаров
Арматура для резервуаров представляет собой комплекс технических устройств, монтируемых на корпусе емкости и обеспечивающих безопасную эксплуатацию, контроль параметров и управление потоками хранимых продуктов. Если сам резервуар является “телом” системы хранения, то арматура выполняет функции “нервной системы” и “органов чувств”, позволяя операторам контролировать процессы наполнения, опорожнения, измерения уровня и давления, а также защищать емкость от аварийных ситуаций .
Значение правильно подобранной и качественно изготовленной арматуры трудно переоценить. Именно эти устройства обеспечивают герметичность резервуара, предотвращают потери продукта, защищают оборудование от разрушения при превышении давления и позволяют вести точный учет принимаемых и отпускаемых сред. Выход из строя даже одного элемента арматуры может привести к серьезным экологическим последствиям, финансовым потерям и остановке производства .

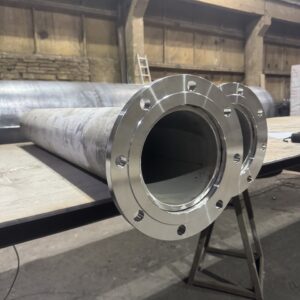

Завод резервуаров и металлоконструкций предлагает полный спектр резервуарной арматуры для оснащения вертикальных стальных резервуаров (РВС) и горизонтальных резервуаров (РГС). Наше производство позволяет изготавливать изделия любого типа и типоразмера, от простых патрубков до сложных дыхательных клапанов и предохранительных устройств. Мы работаем с предприятиями нефтегазовой отрасли, химической промышленности, водоснабжения и другими заказчиками, которым требуется надежное и долговечное оборудование.
Типы резервуарной арматуры: классификация по функциональному назначению
В зависимости от выполняемых функций вся резервуарная арматура подразделяется на несколько основных видов. Понимание функционального назначения каждого типа позволяет правильно спроектировать систему и обеспечить безопасную эксплуатацию емкости .
Запорная арматура
Запорная арматура является наиболее многочисленной группой, составляющей около 80% от всего количества применяемых изделий . К этому типу относятся задвижки, краны, вентили и затворы, предназначенные для полного перекрытия потока рабочей среды. Запорная арматура позволяет отключать резервуар от технологических трубопроводов при проведении ремонтных работ, а также локализовать аварийные участки. Основное требование к запорной арматуре – обеспечение герметичности перекрытия в течение всего срока эксплуатации.
Предохранительная арматура
Предохранительная арматура предназначена для автоматической защиты резервуара от недопустимого превышения давления . К этой группе относятся предохранительные клапаны, мембранные разрывные устройства и гидравлические затворы. При повышении давления сверх допустимого предела эти устройства автоматически сбрасывают избыток рабочей среды в атмосферу или в специальные улавливающие системы, предотвращая разрушение корпуса резервуара.
Дыхательная арматура
Дыхательная арматура является специализированным типом устройств, применяемых на резервуарах для хранения легколетучих жидкостей . Дыхательные клапаны поддерживают заданное давление в газовом пространстве резервуара, “вдыхая” воздух при опорожнении и “выдыхая” пары при наполнении. Это позволяет минимизировать потери продукта от испарения и защитить корпус от чрезмерного вакуума или избыточного давления.
Регулирующая арматура
Регулирующая арматура служит для изменения параметров потока рабочей среды . Регулирующие клапаны позволяют плавно изменять расход продукта при наполнении или опорожнении резервуара, поддерживать заданное давление в трубопроводах и управлять технологическими процессами. В эту группу также входят регуляторы уровня и регуляторы давления прямого действия.
Обратная арматура
Обратная арматура (обратные клапаны) предназначена для автоматического предотвращения обратного потока рабочей среды . Эти устройства пропускают продукт только в одном направлении и закрываются при изменении направления движения. В резервуарном оборудовании обратные клапаны часто входят в состав приемо-раздаточных устройств в виде хлопушек, предотвращающих вылив продукта при аварийных ситуациях.
Контрольная арматура
Контрольная арматура включает устройства для контроля наличия и уровня среды в резервуаре . К этой группе относятся указатели уровня, пробно-спускные краны, устройства для отбора проб. Контрольная арматура позволяет операторам получать информацию о количестве продукта в емкости и его качестве без нарушения герметичности.
Основные виды изделий в составе резервуарной арматуры
В зависимости от конструкции и принципа действия, резервуарная арматура подразделяется на несколько типовых групп .
Задвижки представляют собой устройства, в которых запирающий элемент перемещается перпендикулярно оси потока. Они применяются в качестве запорной арматуры на трубопроводах большого диаметра и характеризуются малым гидравлическим сопротивлением в полностью открытом положении. Задвижки могут быть с выдвижным или невыдвижным шпинделем, клиновые или параллельные.
Клапаны (вентили) отличаются тем, что запирающий элемент перемещается параллельно оси потока. Они обеспечивают высокую герметичность перекрытия и применяются на трубопроводах среднего и малого диаметра. В резервуарном оборудовании клапаны используются в составе предохранительных, регулирующих и обратных устройств.
Краны имеют запирающий элемент в форме тела вращения (пробки, шара), который поворачивается вокруг своей оси. Шаровые краны получили широкое распространение благодаря быстроте срабатывания и надежности. Они применяются в качестве запорной арматуры на трубопроводах различного диаметра.
Дисковые затворы (поворотные затворы) имеют запирающий элемент в форме диска, поворачивающегося вокруг оси. Они компактны, легки и удобны в эксплуатации, применяются на трубопроводах большого диаметра при относительно невысоких давлениях.
Технические характеристики и параметры выбора
При выборе арматуры для оснащения резервуара необходимо учитывать ряд технических параметров, определяющих возможность ее применения в конкретных условиях .
Условный проход – это номинальный внутренний диаметр присоединительных патрубков арматуры. Он должен соответствовать диаметру технологического трубопровода и обеспечивать требуемую пропускную способность системы. Типоразмерный ряд резервуарной арматуры охватывает диаметры от 50 до 1200 мм.
Номинальное давление – наибольшее избыточное рабочее давление при температуре 20°С, при котором обеспечивается длительная и безопасная работа арматуры. Для резервуарной арматуры наиболее распространены давления PN 0,6; 1,0; 1,6 МПа, но для специальных применений могут использоваться изделия на более высокие давления .
Температурный диапазон эксплуатации определяется материалом корпуса и уплотнительных элементов. Арматура из углеродистой стали обычно работает при температурах от -40°С до +200°С, из низколегированных сталей – до -70°С, из нержавеющих сталей – в широком диапазоне от криогенных до +600°С .
Присоединение к трубопроводу может быть фланцевым, муфтовым, цапковым или под приварку . Наибольшее распространение в резервуарном оборудовании получило фланцевое соединение, обеспечивающее удобство монтажа и демонтажа арматуры при обслуживании и ремонте.
Материалы изготовления: от стандартных до специальных
Выбор материала для производства резервуарной арматуры определяется условиями эксплуатации, химическим составом и температурой хранимой среды, а также климатическими особенностями региона установки .
Для стандартных условий хранения нефтепродуктов, технической воды и других нейтральных сред корпуса арматуры изготавливаются из углеродистой стали (Ст3, 20, 25Л). Это наиболее экономичное решение, обеспечивающее необходимую прочность и надежность при работе в умеренных климатических условиях.
Для резервуаров, эксплуатируемых в условиях низких температур, например, в регионах Крайнего Севера, мы используем низколегированные стали марок 09Г2С и 17Г1С. Эти материалы сохраняют ударную вязкость и пластичность при температурах до -70°С, исключая риск хрупкого разрушения арматуры в зимний период.
Для пищевой, фармацевтической промышленности и химического производства оптимальным выбором является арматура из коррозионно-стойких (нержавеющих) сталей марок 12Х18Н10Т и 08Х18Н10Т (аналоги AISI 321 и 304). Эти материалы обладают высокой стойкостью к агрессивным средам и не влияют на качество пищевых продуктов.
Для уплотнительных элементов используются различные материалы в зависимости от рабочей среды: маслобензостойкие резины для нефтепродуктов, пищевые резины и фторопласты для пищевых сред, паронит для высоких температур, специальные эластомеры для агрессивных химических веществ.
Преимущества резервуарной арматуры от производителя
Заказчики выбирают нас для оснащения своих резервуаров по нескольким веским причинам, каждая из которых связана с качеством, надежностью и комплексным подходом к решению задач.
Первое и главное преимущество – это полный цикл производства. Мы изготавливаем все виды резервуарной арматуры на собственном заводе, что позволяет нам контролировать качество на каждом этапе – от входного контроля материалов до испытаний готовых изделий. Заказчик получает продукцию, полностью соответствующую требованиям ГОСТ и технических условий.
Второе преимущество – комплексный подход. Мы предлагаем не отдельные изделия, а полный комплект арматуры для оснащения резервуара, гарантируя совместимость всех элементов и единую ответственность за качество. Это упрощает логистику, документооборот и гарантийное обслуживание.
Третье преимущество – инженерная поддержка. Наши специалисты готовы проконсультировать заказчика при выборе типов и типоразмеров арматуры, помочь с разработкой проектной документации и ответить на любые технические вопросы. Мы не просто продаем изделия – мы предлагаем инженерные решения, адаптированные под конкретные задачи.
Четвертое преимущество – гарантированное качество. Все сварные соединения выполняются аттестованными сварщиками по сертифицированным технологиям. Каждое изделие проходит гидравлические испытания на прочность и герметичность. По требованию заказчика проводится неразрушающий контроль сварных соединений.
Пятое преимущество – гибкость производства. Мы можем изготовить арматуру любых типоразмеров, с нестандартными присоединительными размерами, из специальных материалов или с особыми конструктивными характеристиками. Индивидуальный подход позволяет решать даже самые сложные технические задачи.
Области применения резервуарной арматуры
Резервуарная арматура различных типов находит применение во всех отраслях промышленности, где используются резервуары для хранения жидкостей и газов .
В нефтегазовой отрасли арматура является обязательным элементом оснащения нефтебаз, автозаправочных станций, нефтеперекачивающих станций и пунктов налива. Здесь применяются все типы арматуры – от простых задвижек до сложных дыхательных клапанов и предохранительных устройств, работающих с широким спектром продуктов от сырой нефти до высокооктановых бензинов.
Предприятия водоснабжения и водоотведения применяют арматуру при строительстве резервуаров чистой воды, пожарных запасов и накопительных емкостей. В этой сфере важны долговечность, санитарная безопасность и устойчивость к коррозии, что обеспечивается использованием стали с антикоррозионными покрытиями или нержавеющих материалов.
В химической промышленности и нефтехимии используется преимущественно арматура из коррозионно-стойких сталей, способная выдерживать воздействие агрессивных сред – кислот, щелочей, растворителей и жидких удобрений. Особые требования здесь предъявляются к герметичности затворов и качеству уплотнительных материалов.
Энергетика предъявляет повышенные требования к арматуре, работающей при высоких температурах и давлениях . Для этих отраслей применяются специальные виды арматуры из легированных сталей, способные выдерживать экстремальные условия эксплуатации.
Пищевая промышленность использует арматуру из нержавеющей стали для оснащения емкостей, в которых хранятся растительные масла, молочная продукция, спирты, питьевая вода и другие пищевые жидкости. Здесь критически важно отсутствие влияния материала на качество продукта и возможность качественной санитарной обработки.
Рекомендации по выбору арматуры для резервуаров
Правильный выбор арматуры для оснащения резервуара – задача, требующая учета множества факторов. Несколько простых рекомендаций помогут сделать оптимальный выбор .
Первое, что необходимо определить – это функциональное назначение каждого узла. Для каждого участка технологической схемы следует четко определить, какие операции будут выполняться: только перекрытие потока, регулирование, защита от превышения давления или контроль параметров. На основании этого выбирается тип арматуры.
Второй важный фактор – рабочие параметры среды: давление, температура, химический состав, наличие абразивных частиц, вязкость. Эти параметры определяют выбор материала корпуса и уплотнений, а также конструктивные особенности арматуры.
Третий фактор – диаметр условного прохода. Он должен соответствовать производительности технологических операций и диаметру подключаемых трубопроводов. Слишком малый диаметр создаст избыточное гидравлическое сопротивление, слишком большой – неоправданно увеличит стоимость оборудования.
Четвертый фактор – тип привода. Для арматуры, управление которой требуется с частотой более 2-3 раз в смену, рекомендуется предусматривать механизированный привод (электрический, пневматический, гидравлический). Для редко используемой арматуры достаточно ручного управления.
Пятый фактор – климатические условия площадки. Для наружной установки в регионах с холодными зимами необходима арматура из хладостойких сталей с учетом требований к материалу при низких температурах.
Монтаж и обслуживание резервуарной арматуры
Правильный монтаж и своевременное обслуживание арматуры – залог ее долговечной и надежной работы. При установке арматуры необходимо соблюдать ряд правил.
Монтаж арматуры должен выполняться в строгом соответствии с проектной документацией и инструкциями завода-изготовителя. Фланцевые соединения собираются на прокладках, соответствующих рабочей среде, с равномерной затяжкой крепежа динамометрическим ключом.
Арматура должна устанавливаться в местах, удобных для обслуживания и ремонта . При необходимости должны предусматриваться специальные лестницы и площадки для доступа к арматуре. Тяжелая арматура (задвижки большого диаметра) должна иметь опоры, исключающие передачу веса на присоединяемые трубопроводы.
В процессе эксплуатации необходимо регулярно проводить осмотр арматуры, проверять герметичность фланцевых и сальниковых уплотнений, контролировать усилие на маховиках. При обнаружении утечек или неисправностей арматура подлежит ремонту или замене.
Для арматуры, требующей для открывания больших усилий, рекомендуется предусматривать байпасы (обводы) и электрические приводы . Это повышает удобство эксплуатации и снижает риск травматизма персонала.
Часто задаваемые вопросы (FAQ)
Вопрос: Какие виды арматуры обязательно должны быть установлены на резервуаре?
Ответ: Обязательный перечень арматуры определяется проектом и зависит от типа резервуара и хранимого продукта. Как правило, в него входят: приемо-раздаточные патрубки (с хлопушками), дыхательные клапаны, предохранительные клапаны, люки-лазы, указатели уровня, пробоотборные устройства.
Вопрос: Чем отличается запорная арматура от регулирующей?
Ответ: Запорная арматура предназначена для работы только в двух положениях – “открыто” или “закрыто”. Регулирующая арматура может работать в промежуточных положениях, плавно изменяя расход среды . Использование запорной арматуры в режиме регулирования приводит к ее быстрому износу.
Вопрос: Как часто нужно проводить обслуживание резервуарной арматуры?
Ответ: Периодичность обслуживания устанавливается в инструкции по эксплуатации. Как правило, рекомендуется проводить внешний осмотр ежеквартально, а полное техническое освидетельствование – ежегодно. Для предохранительных клапанов установлены более жесткие требования по периодичности проверки.
Вопрос: Из какого материала выбрать арматуру для резервуара с питьевой водой?
Ответ: Для питьевой воды оптимальным выбором является арматура из нержавеющей стали или углеродистой стали с качественным антикоррозионным покрытием, разрешенным для контакта с питьевой водой. Уплотнительные материалы также должны иметь санитарно-эпидемиологические заключения.
Вопрос: Возможно ли изготовление арматуры с нестандартными присоединительными размерами?
Ответ: Да, мы изготавливаем арматуру с любыми присоединительными размерами по чертежам заказчика. Это необходимо при модернизации существующих резервуаров или при использовании импортного оборудования с нестандартными фланцами.
Получите консультацию и расчет арматуры под ваш проект
Для правильного подбора арматуры для оснащения ваших резервуаров необходимы исходные данные: тип и объем резервуара, характеристики хранимого продукта, рабочие параметры (давление, температура), климатические условия эксплуатации. Наши инженеры готовы провести профессиональную консультацию и помочь с выбором оптимальных типов и типоразмеров.
Завод резервуаров и металлоконструкций – это надежный партнер, предлагающий качественную продукцию собственного производства по конкурентным ценам. Мы гарантируем строгое соблюдение ГОСТ, заводское качество изготовления и индивидуальный подход к каждому заказу. Обращаясь к нам, вы получаете не просто поставщика, а технического партнера, заинтересованного в успешной реализации вашего проекта.
